用于快速提取、SERS檢測和滅活細菌的等離子微針陣列貼片
發布時間：2024-09-02 瀏覽次數：38
摘要：食品微生物污染是世界范圍內的一個重要公共衛生問題，因此迫切需要針對食源性微生物快速、高效和安全的檢測策略。在這項工作中，開發了一種等離子微針(MN)陣列貼片，用于快速提取和表面增強拉曼光譜(SERS)檢測大腸桿菌。首先，在微模具中交聯[2-(甲基丙烯酰氧基)乙基]三甲基氯化銨(TMA)、丙烯酸2-羧乙酯(CAA)和甲基丙烯酸2-羥乙基酯(HEMA)制備親水性微針貼片。然后，用臭氧處理獲得的微針貼片，并用具有表面增強拉曼光譜(SERS)活性的適配體-金納米爆米花(GNPOP)涂覆。生成的等離子體微針(MN)貼片可以在3分鐘內從瓊脂糖模擬物中提取大腸桿菌，并且能夠進行表面增強拉曼光譜(SERS)分析，檢測限為143 CFU/g。所提出的檢測方法對大腸桿菌具有很強的特異性，可用于評估商業羊肉樣品中的大腸桿菌污染。此外，提取的細菌可通過光熱滅菌有效滅活。

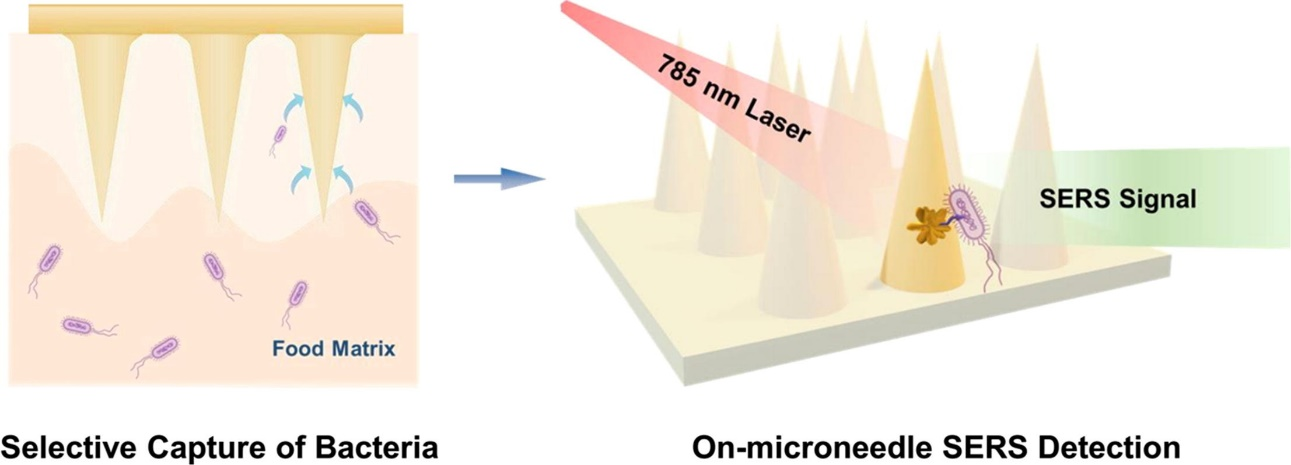

等離子體微針(MN)陣列貼片檢測原理圖
上圖中等離子體微針(MN)陣列貼片檢測原理圖為：首先在微模具中交聯[2-(甲基丙烯酰氧基)乙基]三甲基氯化銨(TMA)、丙烯酸2-羧乙酯(CAA)和甲基丙烯酸2-羥乙基酯(HEMA)制備親水性微針(MN)貼片。然后用臭氧處理獲得的親水性微針(MN)貼片，并用修飾有大腸桿菌適配體的金納米爆米花(GNPOP)涂覆獲得等離子微針貼片。等離子體微針(MN)陣列貼片可在瓊脂模擬物中提取大腸桿菌，并進行表面增強拉曼光譜(SERS)分析。此外，在真實羊肉樣品中該貼片也具有良好的應用效果。

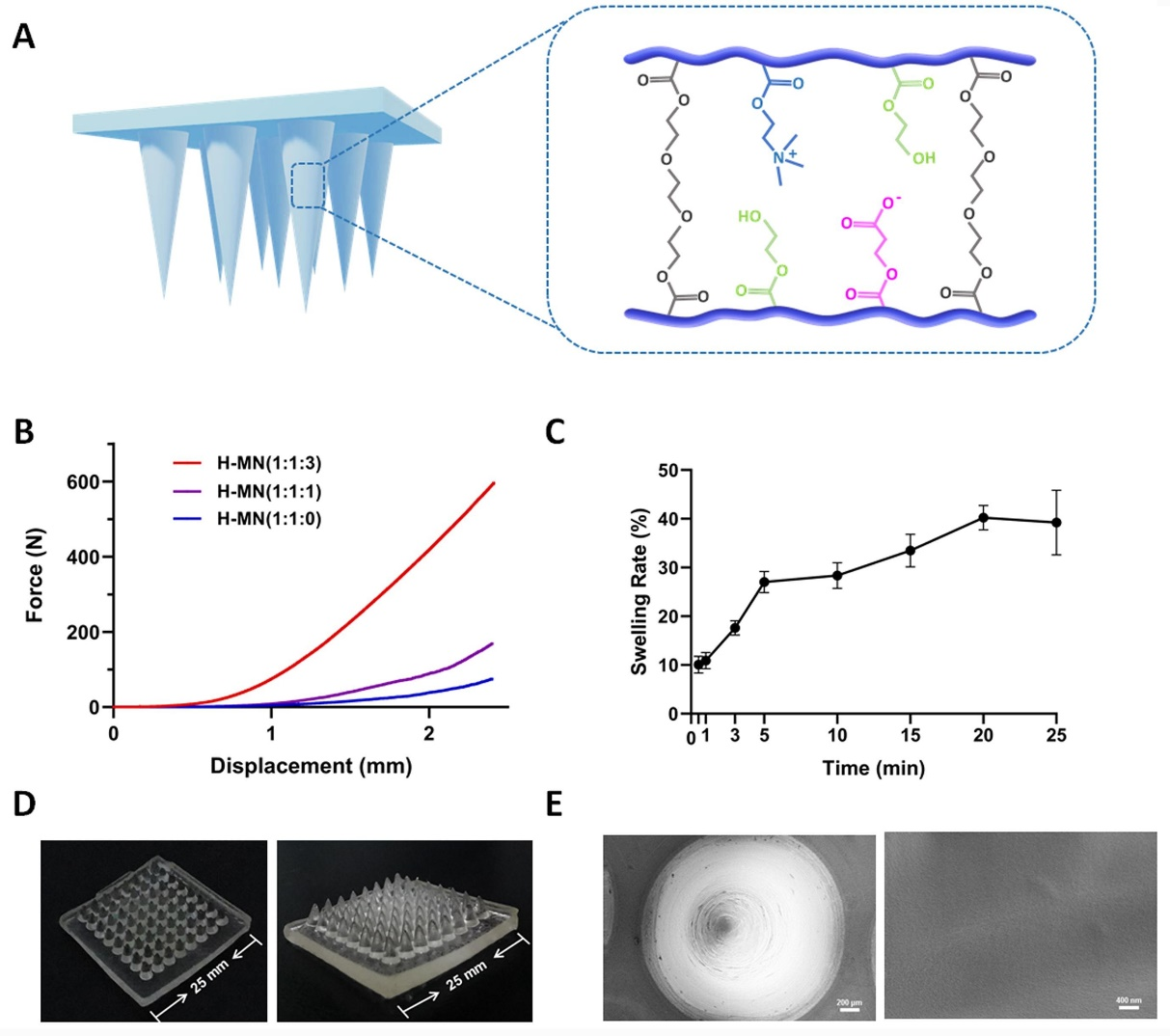

親水性微針(MN)陣列貼片的合成與表征
圖A闡述了微針(MN)貼片主要是由2-(甲基丙烯酰氧基)乙基]三甲基氯化銨(TMA)，丙烯酸2-羧乙酯(CAA)和甲基丙烯酸羥乙酯(HEMA)單體以及三乙二醇二甲基丙烯酸酯交聯劑通過原位交聯反應制得;圖B中可以看出較高比例的甲基丙烯酸羥乙酯(HEMA)能夠增強親水性微針(MN)陣列貼片的機械性能，在2-(甲基丙烯酰氧基)乙基]三甲基氯化銨(TMA)：丙烯酸2-羧乙酯(CAA)：甲基丙烯酸羥乙酯(HEMA)為1:1:3的情況下，親水性微針(MN)陣列貼片表現出最高的機械性能;圖C為親水性微針(MN)陣列貼片在不同孵育時間的溶脹率，從圖中可以得出結論，在溶脹試驗中，親水性微針(MN)貼片在浸入超純水中5分鐘內溶脹率快速增加，而在孵育5分鐘后，增加逐漸減緩;圖D為親水性微針(MN)陣列貼片數字圖像，圖中顯示了由于親水性微針貼片的交聯作用，其在溶脹試驗期間仍保持良好的完整性;圖E為親水性微針(MN)的SEM圖，圖中顯示了等離子體微針(MN)具有圓錐形狀，當進行圖像放大時，發現等離子體微針(MN)表面相對圓滑。

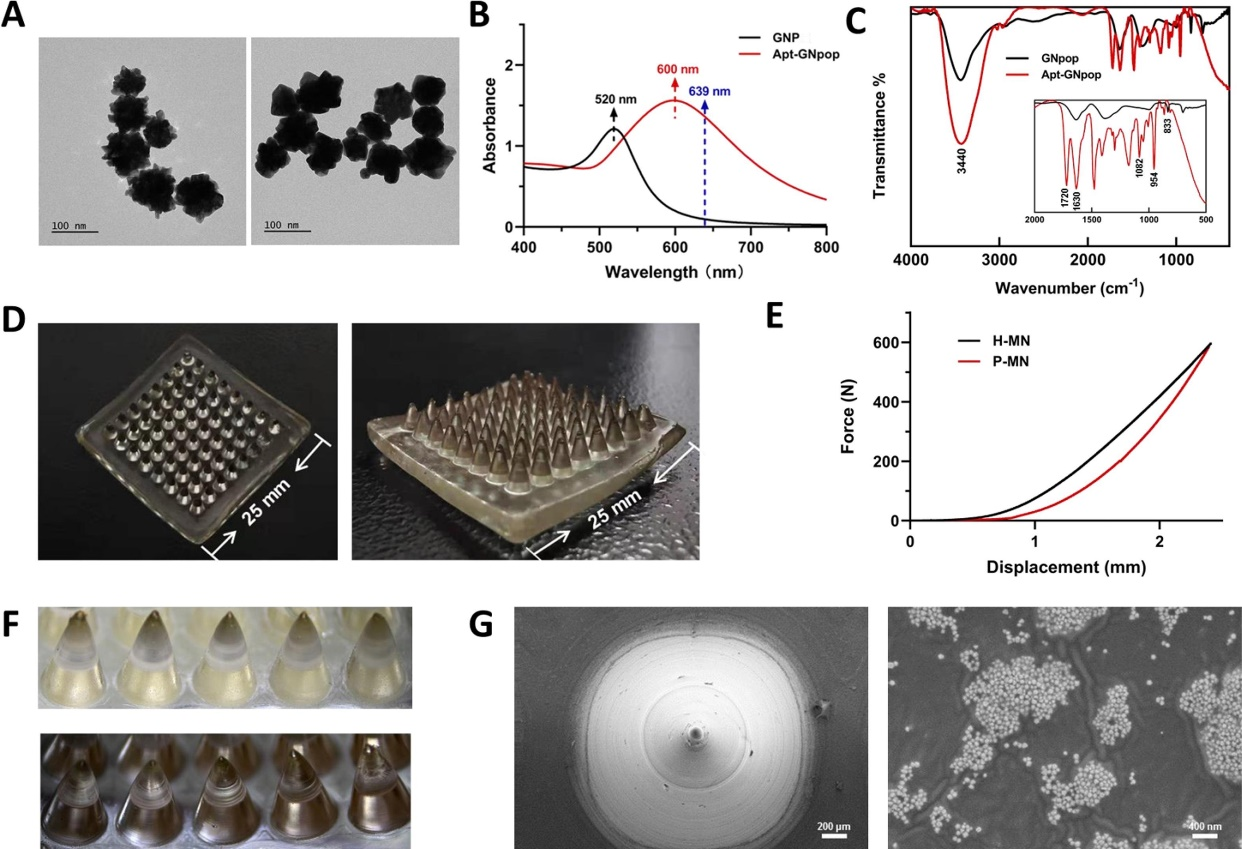

等離子體微針(MN)陣列貼片的合成和表征
圖A顯示為金納米爆米花以及適配體-金納米爆米花的SEM圖像;圖B通過紫外-可見光譜顯示，與球形金納米顆粒520 nm的紫外吸收峰相比，適配體-金納米爆米花在600 nm處顯示出特征吸收峰;此外，通過圖C適配體-金納米爆米花結構的紅外光譜圖像在1082 cm?1 和 954 cm?1振動帶的拉伸特性顯示，適配體已經成功修飾到了金納米爆米花結構上;圖D為等離子體微針(MN)陣列貼片和未涂層的親水性微針(MN)陣列貼片在熒光顯微鏡下的圖像，可以看出，所獲得的微針(MN)陣列貼片具有有序陣列結構。與親水性微針(MN)陣列貼片相比，等離子體微針(MN)陣列貼片呈現出金色光澤;圖E顯示了等離子體微針(MN)陣列貼片比親水性微針(MN)陣列貼片的機械性能弱，這是由于吸附在微針(MN)表面上的適配體-金納米爆米花削弱了機械性能;圖F顯示為等離子體微針(MN)陣列貼片和未涂層的親水性微針(MN)陣列貼片的頂部在熒光顯微鏡下的圖像;圖G為等離子體微針(MN)陣列貼片的SEM圖像，其說明了在微針(MN)陣列貼片上成功的吸附了適配體-金納米爆米花結構。

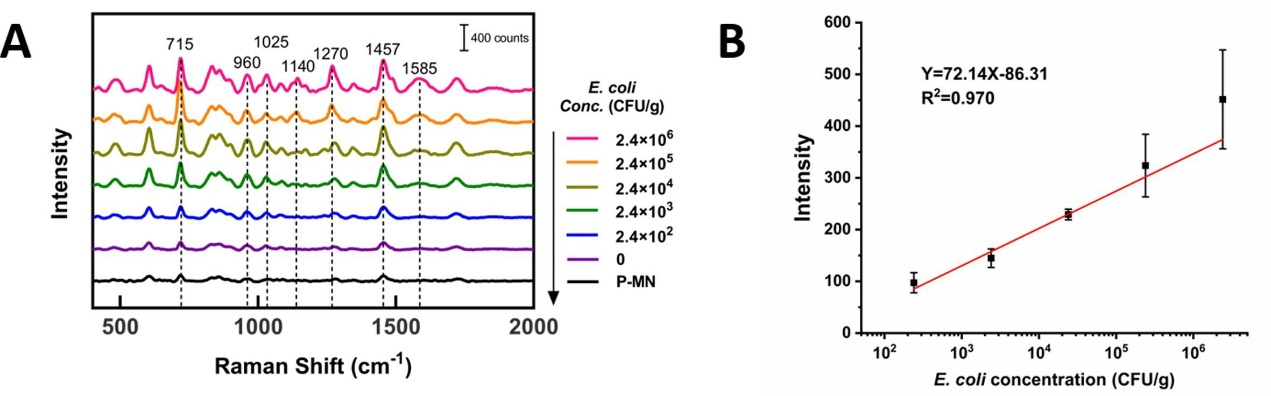

瓊脂糖模擬物中檢測大腸桿菌的表面增強拉曼光譜(SERS)圖
圖A顯示了在瓊脂糖模擬物中檢測大腸桿菌的表面增強拉曼光譜(SERS)圖像，在圖中715、960、1140、1270、1457和1585cm?1處的信號強度隨著大腸桿菌含量的增加而顯著增強，通過分析，將1270 cm?1的信號作為主要的特征峰，715、960、1140、1457和1585cm?1處的信號作為額外的參考;圖B顯示為以1270 cm?1的特征峰作為信號時，信號強度與大腸桿菌濃度的線性關系圖。圖中信號強度與菌濃度的線性方程為：Y=72.14X-86.31，線性相關系數為0.970。
圖A顯示為在瓊脂糖模擬物中分別檢測大腸桿菌，波羅的海希瓦氏菌，金黃色葡萄球菌以及對照組的表面增強拉曼光譜(SERS)圖像，圖中表明波羅的海希瓦氏菌，金黃色葡萄球菌的表面增強拉曼光譜與對照組相似，而大腸桿菌的表面增強拉曼光譜在1270 cm?1的特征峰值要明顯高于其它三組;圖B顯示了以1270 cm?1特征峰值作為檢測信號時，大腸桿菌的信號強度遠高于波羅的海希瓦氏菌，金黃色葡萄球菌以及對照組。

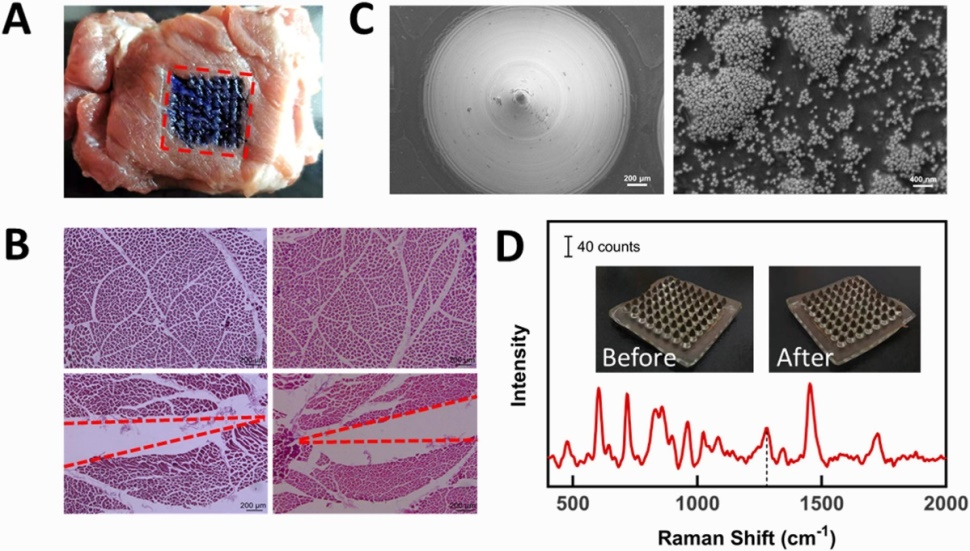

在真實羊肉中對大腸桿菌的表面增強拉曼光譜(SERS)檢測
圖A為等離子體微針(MN)陣列貼片在羊肉中的取樣圖片，圖中的微孔說明微針(MN)陣列貼片具有足夠的機械強度插入到羊肉樣品中;圖B為羊肉樣品在插入等離子體微針(MN)陣列貼片(下)和不插入等離子體微針(MN)陣列貼片(上)的蘇木精&伊紅染料的染色圖，可以看出，不插入貼片的羊肉樣品具有相對緊密的組織結構，而插入貼片的樣品具有由微針(MN)滲透引起的顯著空腔;圖C顯示為插入羊肉樣品后等離子微針(MN)陣列貼片仍保持其完整性的SEM圖像，表明其具有足夠的機械強度;圖D顯示為在對羊肉樣品中大腸桿菌進行檢測時，可以觀察到大腸桿菌的特征峰。

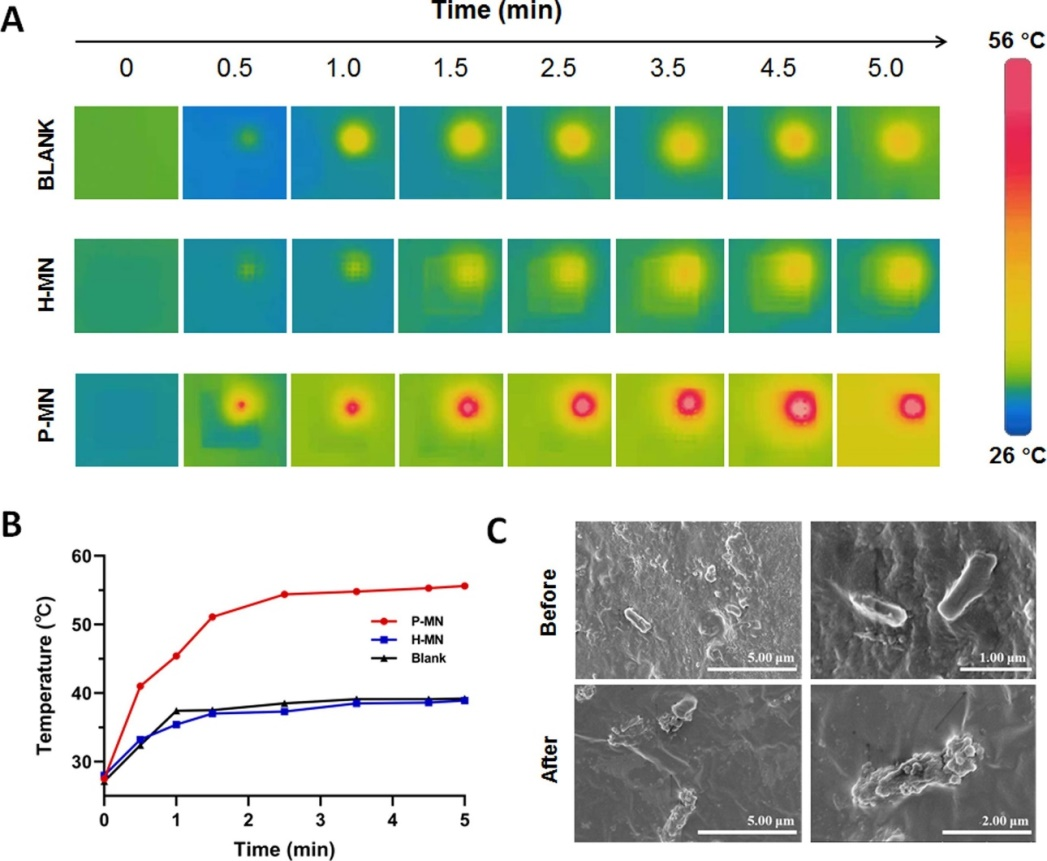

微針(MN)貼片上細菌的光熱消融圖
圖A為紅光照射期間微針(MN)陣列貼片的熱成像;圖B為紅光照射期間微針(MN)貼片的溫度變化，圖中顯示出了具有大量金納米爆米花結構的微針(MN)陣列貼片具有很好的光熱轉換能力;圖C為紅光照射前后等離子微針(MN)陣列貼片上大腸桿菌的SEM圖像，圖中顯示出紅光照射后的等離子微針(MN)陣列貼片上可以觀察到大腸桿菌的形態溶解和變形以及細菌碎片，表明等離子微針(MN)陣列貼片具有良好的光熱消融能力。
結論：
1、 開發的等離子微針(MN)陣列貼片能夠3min內快速提取大腸桿菌，這為進行后續的快速檢測奠定了基礎;
2、 該方法對瓊脂糖模擬物中大腸桿菌的檢出限為143 CFU/g，具有優越的特異性;
3、 該方法在真實羊肉樣品中仍表現出對大腸桿菌良好的檢測性能;
4、 在紅光照射下，等離子微針(MN)陣列貼片能夠消融大腸桿菌。
因此，該研究提供了一個對大腸桿菌提取、檢測、消融一體化的微針陣列貼片，為微生物分析開辟了新道路，簡化了前處理和檢測要求，使其在現場分析中具有巨大的潛力。
參考文獻：Wang Y B, Ni H J, Li H, et al. Plasmonic microneedle arrays for rapid extraction, SERS detection, and inactivation of bacteria. Chemical Engineering Journal, 442. DOI: https://doi.org/10.1016/j.cej.2022.136140.
來源：微生物安全與健康網，作者~曹璐璐
